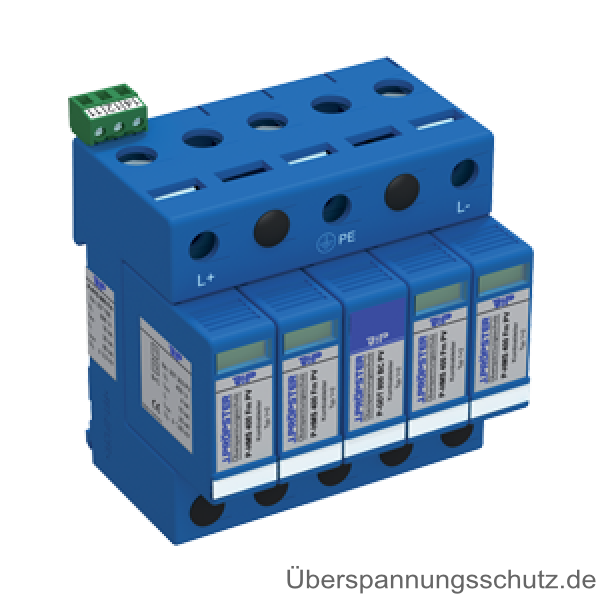

Typ 1+2 PV-Kombiableiter P-HYS 805

Nettopreis: 112,20 € *

zzgl. MwSt. Lieferung frei Haus

Versandkostenfreie Lieferung!

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Fernmeldekontakt (optional):

P-HYS 805 Blitzstrom-Kombiableiter für Photovoltaikanlagen (Typ 1+2)... mehr

P-HYS 805 Blitzstrom-Kombiableiter für Photovoltaikanlagen (Typ 1+2)

max. Dauerspannung Uc Typ 12 Ableiter Class I+II Ableiter B+C Ableiter
Kombiableiter Typ 1+2 für PV-Anlagen am Zonenübergang installieren
  • Blitzstoßstrom 16 kA (10/350 µs)
  • Max. Ableitstoßstrom 50 kA (8/20 µs)
  • für Montage in Generatoranschlusskästen auf Hutschiene TS35
  • Einsetzbar in Blitzschutzzone 0A bis 2
  • optional mit Fernmeldekontakt



TypP-HYS 805P-HYS 805 R PV
  Pröpster P-HYS 605 R-Serie von Pröpster, Neumarkt
  aktueller Artikel zum Vergleich:
SPD nach EN 61643-11 Typ 1+2 Typ 1+2
Höchste Dauerspannung UCPV 800 VDC 800 VDC

Blitzstoßstrom (10/350μs) / Pol Iimp 8 kA 12,5 kA pro Pol (@ 8/20 µs)
Blitzstoßstrom (10/350μs) / Gesamt Iimp 16 kA 18 kA
Nennableitstoßstrom (8/20μs) / Pol In 30 kA 30 kA
Nennableitstoßstrom (8/20μs) / Gesamt In 30 kA 30 kA
Max. Ableitstoßstrom (8/20μs) / Gesamt Imax 50 kA 60 kA

Schutzpegel Up DC+ gegen DC- bei In Schutzpegel unter 3,8kV Schutzpegel unter 2,9kV
Schutzpegel Up DC+ oder DC- gegen Erde bei In Schutzpegel unter 2,0kV Schutzpegel unter 2,0kV
Schutzelemente Metalloxid-Varistor + Gasableiter
Schutzleiterstrom - -
Anschlussquerschnitt mind. 4 mm² ein- oder feindrähtig
max. 50 mm² mehrdrähtig // 35 mm² feindrähtig
Einbaubreite 5 TE nur 3 TE
Ansprechzeit tA unter 100 ns
Kurzschlussfestigkeit ISCPV 150 A / 50 Hz
Thermische Abtrennvorrichtung Ja
 SPD-Ausfallverhalten OCM
Artikelnummern:
ohne Fernmeldekontakt: 307782 317782
mit Fernmeldekontakt: 307786 317786
